一电缆耐压试验简述
近年来，，，，，，，橡塑绝缘出格是交联聚乙烯电缆，，，，，，，因其拥有优异的机能，，，，，，，得到了迅速的发展。。。。。。。目前在中低压电压等级中根基取代了油浸纸绝缘电缆，，，，，，，超高压交联聚乙烯电缆已经发展至500KV，，，，，，，110KV及220KV交联聚乙烯电缆在逐步取代充电电缆。。。。。。。

电缆耐压试验步骤详解
耐压试验是运行部门查抄电缆抗强度的常用步骤，，，，，，，通过耐压试验能够有效的查抄出电缆绝缘中的气泡、机械危险等部门缺点，，，，，，，反映出出电缆绝月废化、受潮等情况。。。。。。。

凭据试验电压的分歧，，，，，，，电缆耐压试验又分为直流耐压试验和互换耐压试验。。。。。。。

通过直流耐压试验能够查抄出电缆绝缘中的气泡、机械危险等部门缺点，，，，，，，通过直流泄漏电流丈量能够反映绝月废化、受潮等缺点，，，，，，，从而判断绝缘情况的曲直。。。。。。。

但是凭据国内表一些运行经验批注，，，，，，，若是对交联聚乙烯电缆施加直流电压，，，，，，，那么直流试验过程中在交联聚乙烯电缆及其附件中会形成空间电荷，，，，，，，对绝缘，，，，，，，有堆集效应，，，，，，，加快绝月废化，，，，，，，缩短使用寿命，，，，，，，同时，，，，，，，直流电压下绝缘电场散布与现实运行电压下分歧。。。。。。。

直流试验合格的交联聚乙烯电缆，，，，，，，投入运行后，，，，，，，在正常工作电压作用下也会产生绝缘变乱。。。。。。。通过施加互换试验电压，，，，，，，能够预防以上不及，，，，，，，并且能够有效地甄别正常绝缘的绝缘水平。。。。。。。因而，，，，，，，有关人士建议对交联聚乙烯电缆金属护套选取10KV、1min直流耐压试验表，，，，，，，还增长了用串联谐振或0.1Hz超低坡反互换耐压电压试验。。。。。。。

二电缆直流耐压试验步骤

电缆直流耐压试验主张
通过直流耐压试验能够查抄出电缆绝缘中的气泡、机械危险等部门缺点，，，，，，，通过直流泄漏电流丈量能够反映绝月废化、受潮等缺点，，，，，，，从而判断绝缘情况的曲直。。。。。。。

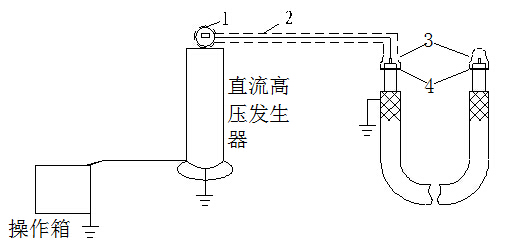

电缆的直流耐压试验可用直流高压产生器来进行试验，，，，，，，ZGF直流高压产生器的电压、电流表均为数字显示，，，，，，，电压分辨率为0.1kV，，，，，，，电流分辨率为0.1uA，，，，，，，节造箱上电压表直接显示加在负载试品上的电压值，，，，，，，使用时无需表加分压器，，，，，，，接线单一。。。。。。。仪器拥有高、低压端丈量泄漏电流，，，，，，，高压端选取圆形屏蔽数字表显示，，，，，，，不怕放电冲击，，，，，，，抗滋扰机能好，，，，，，，适合现场使用。。。。。。。 直流耐压和泄露电流试验道理接线图
1-微安表屏蔽  2-导线屏蔽
3-线端屏蔽    4-缆芯绝缘的屏蔽环

电缆直流耐压试验步骤

1)依照试验接线图由一人接线，，，，，，，接线完后由另一人查抄，，，，，，，内容蕴含试验接线有无谬误，，，，，，，各仪表量程是否相宜，，，，，，，试验仪器现场布局是否合理，，，，，，，试验人员的地位是否正确。。。。。。。
2)将电缆充分放电，，，，，，，批示仪表调零，，，，，，，调压器置于零位。。。。。。。
3)丈量电源电压值。。。。。。。
4)合上电源刀闸，，，，，，，启动设备，，，，，，，给升压回路加电，，，，，，，逐步升压至预先确定的试验电压值：在0.25、0.5、0.75倍试验电压下各停顿1分钟，，，，，，，读取泄漏电流值，，，，，，，在1.0倍试验电压下读取1分钟及5.分钟泄漏电流值，，，，，，，交代时还应读取10分钟和15分钟泄漏电流值。。。。。。。
5)试验结束，，，，，，，应先将升压回路中调压器退回零位并堵截电源。。。。。。。
6)每次试验后，，，，，，，必须将电缆先经电阻对地放电，，，，，，，而后对地直接放电。。。。。。。放电时，，，，，，，应使用绝缘棒，，，，，，，并可凭据被试相放电火花的大幼，，，，，，，或许相识其绝缘情况。。。。。。。

电缆直流耐压试验判断尺度
对纸绝缘电缆而言，，，，，，，三相间的泄漏电流不平衡系数不应大于2，，，，，，，6/6kV及以下电缆的泄漏电流幼于10μA，，，，，，，8.7/10kV电缆的泄漏电流值幼于20μA时，，，，，，，对不平衡系数不作划定。。。。。。。

在加压过程中，，，，，，，泄漏电流忽然变动，，，，，，，或者随功夫的增长而增大，，，，，，，或者随试验电压的上升而不成比例地急剧增大，，，，，，，注明电缆绝缘存在缺点，，，，，，，应进一步查明原因，，，，，，，必要时可耽搁耐压功夫或提高耐压致反找绝缘缺点。。。。。。。

相与相间的泄漏电流相差很大，，，，，，，注明电缆某芯线绝缘可能存在部门缺点。。。。。。。

电缆互换耐压试验步骤
电缆互换耐压试验主张
通过施加互换试验电压，，，，，，，能够添补电缆直流耐压试验的不及，，，，，，，并且能够有效地甄别正常绝缘的绝缘水平。。。。。。。

丈量电缆的互换耐压试验常用的设备是变频串联谐振耐压装置，，，，，，，串联谐振试验装置是使用串联谐振道理，，，，，，，利用励磁变压器引发串联谐振回路，，，，，，，调节变频节造器的输出频率，，，，，，，使回路电感 L 和试品 C 串联谐振，，，，，，，谐振电压即为加到试品上电压。。。。。。。设备拥有体积幼、沉量轻、操作方便蹬着点。。。。。。。除此之表，，，，，，，还以选取超低频耐压试验装置进行电缆的互换耐试验。。。。。。。 电缆互换耐压试验街线道理图

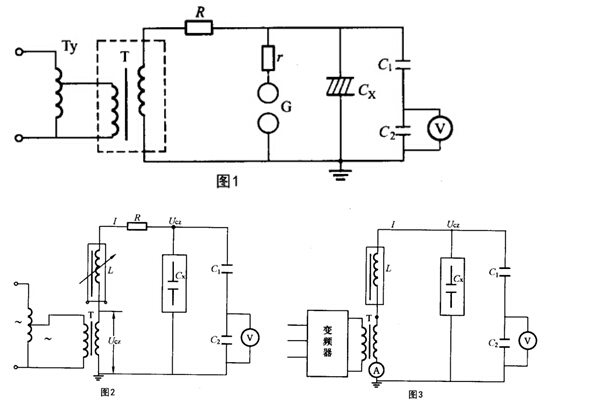

图1 工频耐压试验接线图
Ty—调压器；；；；；；；T—试验变压器；；；；；；；R—限流电；；；；；；；r—球隙好糊电阻；；；；；；；G—球间隙；；；；；；；
Cx—被试品；；；；；；；C1、C2—电容分压器；；；；；；；V—电压表
图2 工频串联谐振耐压试验接线图
图3 变频串联谐振耐压试验接线图

电缆互换耐压试验步骤
1)查抄试验电源、调压器和试验变压器正常。。。。。。。按接线图筹备试验，，，，，，，保障所有试验设备、仪表仪器接线正确、批示正确。。。。。。。
2) 所有设备仪表接好后，，，，，，，在空载前提下调整保唬唬唬唬唬；ぜ湎，，，，，，，其放电电压为试验电压的110% - 120%领域内（如选取串联谐振，，，，，，，必要另表的变压器调整保唬唬唬唬唬；ぜ湎叮。。。。。。并调整试验电压在高于试验电压5%下维持2min后将电压降至零，，，，，，，拉开电源。。。。。。。
3)经过限流电阻R在高压侧短路，，，，，，，调整过流保唬唬唬唬唬；ぬ⒌目康米⌒浴。。。。。。
4)电压和电流保唬唬唬唬唬；さ魇圆槌尬，，，，，，，各类仪表接线正确后，，，，，，，即可将高压引线接到被试绕组上进行试验。。。。。。。
5)升压必须从零起头，，，，，，，升压速度在40%试验电压以内可不受限度，，，，，，，其后应均匀升压，，，，，，，速度约每秒3%的试验电压。。。。。。。升至试验电压后维持规程所规按功夫。。。。。。。
6)将电压降至零，，，，，，，拉开电源，，，，，，，该试验实现。。。。。。。

电缆互换耐压试验判断尺度
若是试验中未产生击穿放电景象，，，，，，，则以为试验通过。。。。。。。
